管道視鏡結構及特點解析

發布時間：2021-07-19發布人：admin

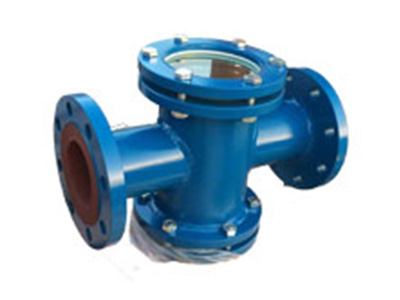

毓翔小編了解到管道視鏡包括一閥體，所述閥體包括液體通道和觀察通道，所述液體通道口上設有管道連接法蘭，所述觀察通道口上設有視鏡連接法蘭，視鏡連接法蘭與壓蓋連接，將視鏡玻璃固定在連接法蘭和壓蓋之間；

其特征在于：所述觀察通道上靠近視鏡玻璃處設有一個葉輪，所述葉輪由葉輪桿及樞接于葉輪桿上的葉輪片組成，所述葉輪桿垂直于液體通道中液體液面方向固定在閥體的殼體上。

可控式管道視鏡有以下結構特點：

⑴ 采用高壓截止閥形式，錐面密封，聚四氟乙烯填料密封。

⑵ 閥蓋與閥體有螺栓連接，拆裝方便。

⑶ 閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。

⑷ 整體式閥體，雙閥桿結構，外型布局合理。

⑸ 閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。

⑹ 閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。

安裝使用可控式管道視鏡時需注意的問題：

⑴ 改進視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。

管道視鏡使用注意事項

1、視鏡安裝

焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。

2、視鏡鏡片安裝

確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。

3、毓翔小編建議管道視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作
